Как правильно подключить магнитолу

Как правильно подключить автомагнитолу в машине

Как правильно подключить магнитолу

Установка и подключение автомобильной магнитолы необходима в следующих случаях:

  • вы приобрели подержанный автомобиль, не укомплектованный автомагнитолой, либо с магнитолой, не удовлетворяющей вашим требованиям;
  • вы приобрели новый автомобиль в базовой комплектации и желаете установить автомагнитолу с более высокими характеристиками и функциональными возможностями;
  • вам досталась хорошая магнитола «по случаю», например с аварийного автомобиля;
  • автомагнитола вышла из строя.

Каждый из этих вариантов имеет свои особенности. Условно последовательность действий можно разделить на следующие этапы: подготовительный этап, схемотехнические монтажные работы, испытание и настройка.

1.      Подготовительный этап

1.1.            Обследование электрооборудования автомобиля

Прежде всего, подготовьте требуемый инструмент:

  • набор отверток;
  • бокорезы;
  • нож;
  • паяльный набор (если нет, на худой случай можно обойтись без него);
  • приспособление для демонтажа старой магнитолы.

Далее демонтируем старую автомагнитолу и внимательно изучаем место ее установки. Типоразмеры магнитол бывают двух видов: стандартный (однодиновый) и 2DIN (с увеличенной вдвое высотой).

В большинстве случаев на посадочном месте вы обнаружите ISO разъемы. Это существенно облегчает монтаж новой автомагнитолы. Как правило, продаваемые магнитолы имеют в своем комплекте переходники с разъема корпуса магнитолы на ISO подключение.

Далее исследуйте место соединения разъемов к электропроводке машины. Если автомобиль новый, либо «свежий» никаких нештатных соединений быть не должно.

Для пожилых авто скорее всего вы обнаружите самостоятельное подключение разъемов к бортовой сети автомобиля, которое наверняка придется исправлять.

Проблема в том, что такие соединения могут быть запитаны с грубыми нарушениями безопасности эксплуатации транспортных средств, либо изоляция пришла в негодность.

Видео — как установить магнитолу в машину и на что обращать внимание:

Если же вы меняете магнитолу по причине выхода ее из строя, необходимо в любом случае переподключить все соединения, иначе и новую магнитолу постигнет такая же участь. Кроме этого необходимо проверить все динамики и качество проводки, об этом будет рассказано в следующей главе.

В случае, когда вы собираетесь менять магнитолу с увеличенной выходной мощностью, надо посмотреть на сечение проводников, идущих к динамикам. Современные качественные автомагнитолы имеют выходную мощность 50 Ватт на канал. Площадь сечения проводов аудиосистемы в этом случае должна быть не менее 4 квадратных миллиметров.

1.2. Разработка эскиза электропроводки и списка комплектующих

Следующий этап – составление эскиза проводки с указанием расстояний до потребителей. Это касается случаев, когда принято решение о замене аудио- и сетевой проводки.

Положительную шину питания магнитолы повышенной мощности, вероятнее всего, придется тянуть из подкапотного пространства, отрицательную можно подсоединить на заземление возле центральной консоли.

Сложнее всего проложить путь проводов аудиосистемы. Обычно к задним динамикам он проходит вдоль правого и левого порогов.

Видео — подключение автомагнитолы Pioneer своими руками:

Если планируется подключение к магнитоле усилителя, камер, других дополнительных устройств, их также надо учесть в эскизе.

В эскизе необходимо указать места подключения предохранителей. Их лучше выбирать вблизи источника подключения. Величина главного предохранителя рассчитывается, исходя из максимальной (пиковой) выходной мощности автомагнитолы по формуле:

Номинал = 2,5 Х Суммарная мощность каналов магнитолы (Ватт) / 12 Вольт

При мощности автомагнитолы 4 Х 50 Вт получается около 50 Ампер.

Далее надо составить приблизительный расход комплектующих, например:

  • провод силовой сечением 8 кв.мм. – 8 метров;
  • провод соединительный сечением 4 кв.мм. – 4 метра;
  • контактная группа на динамики – 10 шт.;
  • предохранитель 50 Ампер с гнездом – 1 шт.;
  • предохранитель 15 Ампер с гнездом -1 шт.;
  • припой, канифоль – 1 набор;
  • крепеж – 20 единиц;
  • термоусадка 4 мм – 1 метр;
  • термоусадка 6 мм – 1 метр.

Термоусадка необходима для качественной изоляции электрических соединений. Она представляет собой виниловый кембрик, который уменьшается в размере при воздействии горячего воздуха (промышленный фен, можно зажигалка).

1.3. Измерение параметров акустической системы

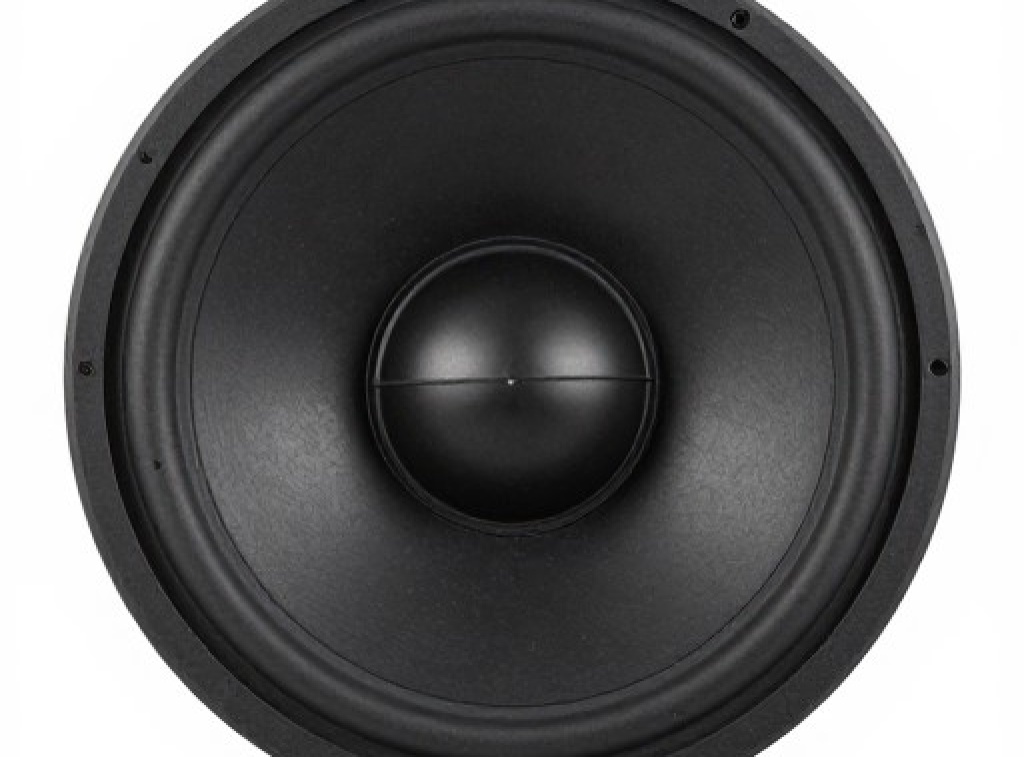

Далее необходимо обследовать установленную акустическую систему автомобиля. Для этого придется снять накладки динамиков, посмотреть состояние диффузоров. Затем с помощью мультиметра измерить сопротивление динамика. Стандартные величины сопротивлений – 2, 4 и 8 Ом (обычно 4).

Если кто забыл, как это делается: переключите мультиметр в положение сопротивление на предел 200 Ом, подключите щупы к клеммам динамика. Если сопротивление будет менее 2 Ом, возможно у вас короткое замыкание в цепи. По этой причине чаще всего автомагнитолы выходят из строя.

Для того, чтобы определить номинальную мощность динамика, придется взглянуть на его маркировку. Она нанесена с тыльной стороны.

Если менять акустику, надо учитывать, что придется тянуть проводку через гофру, соединяющую двери с салоном. Это большой кусок работы. В таком случае сразу измерьте диаметр посадочного места динамика и посадочную глубину.

При использовании сабвуфера и установке соответствующего усилителя важным является выбор места. Под сиденьем он плохо охлаждается, в багажник надо тянуть длинные провода, которые создадут дополнительные помехи. Лучше, конечно, остановиться на первом варианте.

Некоторые автомагнитолы оборудованы линейными выходами. Это упрощает задачу: необходимо только проложить путь коаксиальных проводов и провода управления усилителем. Если линейные выходы отсутствуют, требуется установка дополнительного устройства сопряжения высокий/низкий уровень.

1.4. Рекомендации по выбору автомагнитолы

В случае, когда вы покупаете магнитолу с улучшенными характеристиками для нового автомобиля, рациональнее остановиться на штатной модели. Такие автомагнитолы выпускают некоторые производители, причем для большинства марок автомобилей, в том числе и отечественного производства.

Они полностью совпадают по всем интерфейсам (разъемы, управление, диагностика и др.) к автомобилю. Их установка предельно проста: снял старую, установил новую, настроил свет, цвет и другие пользовательские параметры.

Видео — установка автомагнитолы в машину:

Лучше приобретать магнитолу с выходами низкого уровня (линейными выходами). Тогда при установке усилителя не придется вмешиваться в схему.

Все более модными становятся ANDROID-магнитолы. Практически это мультимедийный аудиокомплекс с системой позиционирования, интернетом и прочими «наворотами». В этом есть рациональное звено. Во-первых, отдельное приобретение необходимых устройств обойдется значительно дороже. Во-вторых, нет смысла захламлять рабочую зону автомобиля многочисленными гаджетами.

После приобретения всех комплектующих и самой магнитолы приступаем к следующему этапу.

2.      Схема подключения магнитолы и монтажные работы

Это наиболее ответственный этап. Основные требования:

  • правильная разработка электрической схемы;
  • грамотный и качественный электромонтаж;
  • проверка надежности и соответствия схеме выполненного монтажа.

2.1. Разработка электрической схемы

Проще всего основываться на стандартном ISO интерфейсе. Тогда при дальнейшей замене оборудования не придется ничего изменять.

К тому же схема его предельно понятна. Для большинства  автомагнитол можно купить стандартные переходники.

Распиновка разъема ISO (соответствие контактов и выводов):

Типовая схема подключения автомагнитолы:

Руководствуясь этой схемой подключения, не представляет никакого труда произвести правильный электромонтаж.

2.2. Электромонтажные работы

Прежде всего, надо довести все проводники от устройств в зону подключения ISO разъемов. Труднее всего это сделать для проводов динамиков, если такая необходимость возникла. В этом случае придется снимать обшивку двери, затем вести проводник через разъем гофрошланга.

Иногда для простоты соединения провод ведут мимо разъема. Затем под рулем впускают в центральную консоль. Задние динамики обычно подсоединяют вдоль нижних порогов.

Сигнальный антенный провод, как правило, уложен производителем. Он вставляется в коаксиальное гнездо автомагнитолы. Есть два типа антенн: пассивный и активный (с усилителем).

Антенны с усилителем необходимо использовать, если автомобиль эксплуатируется вдали от  крупных населенных пунктов. Если такую антенну применять в большом городе, она будет «забиваться» многочисленными электрическими помехами.

Также некоторые антенны имеют привод выдвижения. Для этого в схеме предусмотрено отдельное электропитание  антенны через ISO интерфейс.

Электропитание магнитолы ведется по двум каналам: непосредственно от аккумулятора для поддержания настроек и памяти и через ключ зажигания.

Электрические подключения к динамикам следует производить, используя специальные контактные группы. Соединения проводов лучше осуществлять методом скрутки плюс пайка, используя термоусадку.

2.3. Стандартные обозначения выводов автомагнитол

При составлении иных электрических схем необходимо пользоваться инструкциями по эксплуатации автомагнитол либо в случае их отсутствия наклейками на корпусе.

Международный стандарт предусматривает следующие условные обозначения:

  • FR+ и FR- передний правый плюсовой и минусовой вывод динамика;
  • FL+ и FL- передний левый;
  • RR+ и RR- задний правый;
  • RL+ и RL- задний левый;
  • GND – общий провод, корпус, земля;
  • B+  плюс аккумулятора;
  • BAT плюс аккумулятора;
  • K30 плюс аккумулятора;
  • A+ плюс через ключ зажигания;
  • K15 плюс через ключ зажигания;
  • ACC плюс через ключ зажигания;
  • ANT плюс антенны;
  • SAFE плюс через ключ зажигания;
  • SWA плюс через ключ зажигания;
  • N/C нет соединения;
  • LAMP, ILL, ILLUM  подсветка;
  • MUTE, TEL пауза для телефонного разговора;
  • AMP включение усилителя;
  • DATA IN/OUT вход-выход данных;
  • SHIELD оплетка коаксиального провода;
  • LINE IN/OUT линейный вход-выход;
  • REM управление;
  • DIMMER регулировка яркости дисплея.
  • CAN , K-BUS линия шины данных;
  • CD-IN/OUT, DVD подключение чейнджеров;
Читайте также:  Как работает обходчик иммобилайзера без ключа

2.4. Совместимость с системой диагностики автомобиля

Если магнитола установлена правильно, она должна диагностироваться по CAN-шине или K-Line каналу.

Существуют случаи, что после установки неродной магнитолы в имеющийся стандартный разъем, автомобиль перестает диагностироваться.

Происходит это по причине того, что ISO разъем имеет диагностическую шину k-line. Во многих автомагнитолах, особенно околокитайских, этот вывод попросту закорочен на минус. Таким образом, диагностика заваливается. Для устранения проблемы необходимо найти по справочнику автомобиля номер этого вывода и его обрезать.

После выполнения всех подключений не спешите вставлять магнитолу. Переходим к следующему пункту.

3.      Испытание и настройка

Во-первых, проверяем корректность соединений. Щупами мультиметра определяем наличие нужных напряжений на ISO-разъемах. Плюс на A4, A6, A7 при включенном зажигании, минус на A8.

Далее измеряем сопротивление динамиков со стороны динамиков. Сопротивление переднего правого – подключаем щупы к B3 и B4 контактам. Должно показывать 4 Ома. Аналогичные измерения производим для других динамиков.

Теперь можно подключить ISO-разъемы магнитолы и другие соединения при выключенной магнитоле. Для измерения токов утечки необходимо включить мультиметр в положении измерения тока в разрыв цепи каждого из предохранителей. Токи утечки должны быть не более 300 миллиампер, иначе во время стоянки магнитола будет разряжать аккумулятор.

Видео — на что следует обращать внимание при подключении магнитолы в машину:

Далее следует последний этап – включение магнитолы, проверка всех функциональных свойств и корректировка фаз динамиков в случае необходимости. Как это произвести?

Переключите уровень на передние динамики. Затем установите громкость звучания музыки, лучше классической, в среднее положение. Переведите баланс на правую сторону до упора. Немного увеличьте громкость. Затем резко установите баланс в среднее положение.

Если громкость звучания существенно увеличилась, значит, фазы динамиков совпадают. Если громкость изменилась незначительно, звук превратился в кашу, следовательно, фазу одного из динамиков надо поменять на противоположную.

Аналогичную операцию надо провести для тыловых динамиков. Наконец, для динамиков правой или левой стороны. Если не совпадают фазы передних и задних динамиков, необходимо перекинуть провода на разъемах сразу двух передних либо задних динамиков.

Напоследок пару рекомендаций. Не включайте первое время магнитолу на максимальную громкость длительное время. Следите, чтобы в салоне не было посторонних запахов. Избегайте воздействия на панель магнитолы прямых солнечных лучей.

И пусть ваша автомагнитола прослужит долго!

Видео — как самостоятельно подключить в машину магнитолу с усилителем:

Может заинтересовать:

Источник: http://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/avtomagnitola/kak-podklyuchit.html

Как установить автомагнитолу самому

Дата публикации: 29 января 2016.

Автомобили прочно вошли в нашу жизнь и сегодня это не просто средство передвижение, а место где мы проводим очень много времени. По дороге с работы, на работу, во время отпуска и поездки на рыбалку все автолюбители сталкиваются с таким распространенным явлением, как пробки.

Во время изнурительного стояния в многочасовых заторах нет ничего лучше, чем послушать музыку или посмотреть фильм. Современные магнитолы обладают всем необходимым для комфортного времяпрепровождения. Стоимость таких агрегатов может составлять от нескольких тысяч рублей до сотен, и тут выбор зависит от ваших финансовых возможностей.

Значительно сэкономить можно на установке прибора, если вы владеете хотя бы малейшими знаниями электротехники.

Перед установкой оборудования в первую очередь необходимо ознакомиться со стандартными размерами магнитолы, которые могут отличаться в зависимости от выбранной модели аудио-установки.

Типоразмеры магнитол

На коробке с магнитолой многие автолюбители замечают невиданные доселе символы и обозначения. Например, автомагнитола 2 DIN с навигацией андройд. Что такое навигация и андройд всем прекрасно известно, а вот 2 DIN встречается в жизни реже. На самом деле существует два типоразмера гнезд для автомагнитол, а именно:

  • 1 DIN – имеет размеры 178 х 52 мм;
  • 2 DIN – имеет размеры 178 х 100 мм.

Кроме этого, сейчас на рынке есть устройства 1 DIN с меньшим размера 178 х 52 х 159 мм. Такие модели стоят на порядок дешевле за счет того, что в них отсутствует CD-привод, вместо которого устанавливаются USB-порты на лицевую панель.

Если говорить о различия основных типоразмеров, то 2 DIN – изделия оснащаются большим дисплеем и крупными кнопками. Благодаря этому такие магнитолы отличаются удобным управлением. Кроме этого, такие устройства чаще обладают большим количеством функций, превращаясь в полноценные медиа-ресиверы.

Если же вы являетесь владельцем автомагнитолы с выдвижным дисплеем, то, скорее всего, габаритные размеры устройства будут соответствовать 1 DIN стандарту.

Такие устройства отличаются своей компактностью, а благодаря большому дисплею вы сможете просматривать в машине ДВД, пользоваться интернетом или навигатором. Автомагнитолы 1 DIN с выдвижным экраном устанавливаются также как и другие магнитофоны.

Главное, чтобы все было сделано в соответствии с рекомендациями, приведенными ниже в статье.

Если в вашем автомобиле гнездо для автомагнитолы 1 DIN, но вы хотите использовать более многофункциональное устройство, то в продаже есть специальные переходные рамки для автомагнитол 2 ДИН.

Если говорить о глубине магнитол, то обычно это значение составляет 160 мм, независимо от типоразмера. После того так вы определись что ваша магнитола соответствует гнезду, предусмотренному производителем или приобрели переходную рамку или сделали ее самостоятельно, можно приступать к установке устройства.

Особенности установки

Перед началом работы необходимо обратить внимание на разъемы автомагнитолы и автомобиля. Если они не совпадают, то ничего страшного.

Сейчас на рынке можно приобрести любой необходимый переходник, позволяющий перейти с оригинальных колонок на общепринятый стандарт ISO.

Самый лучший разъем для автомагнитолы – это ISO 10487, поэтому если таковой имеется в вашем автотранспортном средстве, то процесс установки будет намного проще.

Перед монтажом необходимо приобрести комплект всех нужных проводов для подключения питания и громкоговорителей. Лучше выбирать более короткую проводку без лишних скруток. Многожильные провода с силиконовой изоляцией на сегодняшний день считаются самыми надежными. Кроме этого, уточните понадобится ли вам переходная рамка для 2 DIN автомагнитолы.

Полезно! Диаметр проводки должен быть в 1,5-2 раза толще чем на разъеме автомагнитолы. Специалисты рекомендуют использовать специальные акустические провода с сечением 1,5-4 мм кв.

После этого можно переходить к подключению.

Маркировка проводов и схема их подключения

Практически все производители автомагнитол придерживаются одного стандарта маркировки проводов для входа:

  • BAT/B+ – желтый провод к постоянному плюсу аккумулятора. При подключении используется предохранитель 10-20А;
  • ACC/А+ – красный провод к клемме замка зажигания;
  • GROUND/GND – черный провод, обозначающий минус или массу;
  • REM – голубой или бело-голубой управляющий провод, отвечающий за включение автомобильного усилителя или антенны;
  • ILL – оранжевый провод к клемме переключателя освещения;
  • MUTE – желто-черный провод, отвечающий за дистанционное приглушение или полное отключение звука. Если его нет в комплекте, то покупать такой провод нет необходимости.

Существует и другая схема подключения, когда красный провод подключается вместе с красным. Это позволяет аудиосистеме работать независимо от того включен или выключен ключ зажигания. Единственным минусом такой схемы будет то, что магнитофон постоянно будет находится в режиме ожидания, что пагубно сказывается на работе аккумулятора. Скорость его разрядки может значительно увеличиться.

Для выхода магнитолы используются следующие провода, идущие на динамики. Они всегда идут парами:

  • FL- и FL + – минус и плюс заднего динамика (белые провода);
  • FR- и FR+ – минус и плюс переднего динамика (серые провода);
  • RL- и RL+ – минус и плюс левого заднего динамика (зеленые провода);
  • RR- и RR+ – минус и плюс правого заднего динамика (фиолетовые провода).

В каждой паре один провод будет однотонным, а второй с черной полосой. Полосатый обозначает минус. Внимательно ознакомьтесь с цветовой схемой вашей магнитолы и соблюдайте последовательность проводов.

Подключение динамиков

Процесс подключения динамиков требует особого внимания, поэтому обязательно сверьтесь с инструкцией. Обычно на клеммах динамиков присутствуют маркировки плюса и минуса.

Чаще всего широкая клемма является плюсовой, а узкая – минусовой. Если в вашем автомобиле таких маркировок нет, воспользуйтесь простейшим тестером – батарейкой.

Присоедините ее + и – к клеммам динамика и если диффузор двинется наружу, значит, вы определили фазировку правильно.

Есть еще один способ для определения фазировки. Для этого переведите весь звук на один из передних громкоговорителей и увеличьте громкость до максимума, пока не появятся заметные звуковые искажения. Сбалансируйте звук, для этого равномерно распределите громкость на левый и правый динамики.

Если фазировка выполнена правильно, то общая громкость заметно увеличится. Если звук не стал громче или изменения едва заметны – это свидетельствует о неправильной фазировке и необходимости поменять местами провода на одном из динамиков. Точно также можно проверить и задние громкоговорители.

Читайте также:  Как обшить руль кожей своими руками

Важно! Обязательно проведите тест, так как при неправильном подключении вы рискуете потерять до 80% качества звука или вовсе вывести магнитолу из строя со временем.

Если ваша магнитола обладает слабой мощностью, то она будет оснащена только плюсовыми проводами для каждого динамика. В этом случае минус динамиков подключается на общий минус аудио-установки.

О том, что магнитола подключена неправильно или «нежелательным» образом, вы узнаете по следующим признакам:

  • во время стоянки аккумулятор будет очень быстро разряжаться, причем до такого состояния, что машину будет невозможно завести;
  • во время прослушивания музыки, вы заметите, что магнитофон постоянно «заикается», а при увеличении громкости автомагнитола «самоотключается»;
  • при отключении питания все настройки исчезают.

Если вы заметили такие проблемы, то лучше проверить правильность подключения всех проводов.

Подключение антенны

Чтобы подключить антенну пассивного типа достаточно включить ее штекер в соответствующее гнездо. Если же вы устанавливаете активное устройство, то с ней дела обстоят чуть сложнее. Дело в том, что в этом случае к антенне нужно подвести питание. Обычно обеспечить его можно с помощью синего провода REM, который либо идет в комплекте с магнитолой, либо подготовлен вами заранее.

Другие возможные контакты

На изделии вам могут встретиться и другие маркировки, поэтому будет полезно их знать:

  • AMP – контакт, отвечающий за включение питания внешнего усилителя;
  • DATA IN/OUT – вход/выход данных;
  • LINE IN/OUT – линейный вход/выход;
  • ACP+/- – линии шины (чаще всего используется в автомобилях Ford);
  • AUDIO/R/L COM – общий провод (земля), отвечающий за вход/выход для предварительных усилителей;
  • SEC IN – дополнительный вход;
  • ALARM – используется для подключения сигнализации (очень часто присутствует в магнитолах PIONEER);
  • D2B-/D2B+ – оптические линии связи.

В заключении

Если по каким-то причинам вам понадобится снять магнитолу, сделать это можно очень просто. Сначала нажмите кнопку RELEASE и отщелкните лицевую панель управления.

Дальше, используя два плоских ключа, вытяните магнитолу наружу.

Как видите, установка автомагнитолы своими руками, видео которой вы найдете ниже, не требует много времени и сил, главное, все делать по соответствующей схеме подключения.

Источник: https://avto-moto-shtuchki.ru/jelektronika/21-kak-podkljuchit-avtomagnitolu-v-mashine.html

Правильное подключение магнитолы

В случае же с индивидуальными разъемами магнитолы, можно купить либо разъем переходник под ISO, либо обрезать провода и соединить их к колодке индивидуального разъема по схеме (что не рекомендуется делать, в крайнем случае стоит использовать термоусадочные кембрики и меры предосторожности).

Важным моментом при подключении магнитолы является правильно подцепить плюсовой провод. Для подключения магнитолы его лучше брать напрямую от АКБ через предохранитель. Диаметр проводки должен быть не меньше чем на разъеме магнитолы. В крайнем случае, подключить магнитолу от прикуривателя.

Пример: схема штатного подключения магнитолы для уменьшения утечки:

Чёрный — земля
Желтый — силовое питание +12 вольт, от АКБ
Красный — сигнал на включение магнитолы (от замка зажигания), слаботочные +12 вольт (логическая «1»).
Синий — включение Антенны или др. устройств (слаботочные +12 вольт при вкл. магнитолы)
Диоды — любые, достаточно слаботочных типа КД522Б

Для подключения магнитолы нужно подать плюс на два провода (красный и желтый):

  1. Желтый — отвечает за питание памяти магнитолы (настройки)
  2. Красный — (силовой) отключает работу магнитолы.
По инструкции красный провод подключается через замок зажигания, таким образом магнитола будет выключаться после отключения зажигания.

Для владельцев автомобилей ВАЗ 2110, чтобы не тянуть провод до замка зажигания, можно подключиться к 5 контакту колодки БСК:

Однако, такое подключение имеет свои недостатки, например, вместе с пассажиром нужно оставлять ключ зажигания, чтобы он слушал музыку, да и при включенном зажигании электропотребление увеличивается.

Поэтому зачастую эти два провода (желтый и красный) скручивают вместе и подключают к постоянному плюсу вместе. Теперь магнитола работает всегда, вне зависимости от зажигания. Отрицательный момент такого подключения магнитолы является постоянное потребление тока (в зависимости от модели магнитолы потребляемый ток разный), что приводит к разряду АКБ при длительной стоянке автомобиля.

Содержание

  • Подключение магнитолы через дополнительную кнопку
  • Заключение

Подключение магнитолы через дополнительную кнопку

Чтобы исключить утечку тока в разрез красного провода ставят кнопку:

  1. Кнопка в разрез красного провода магнитолы;
  2. Кнопку переключает между постоянным «плюсом» и после зажигания;
  3. Через сигнализацию.

С первым вариантом думаю все ясно: просто в разрез красного провода на магнитолу вешается обычная кнопка вкл/выкл. Таким образом магнитола у вас работает всегда, но если Вы решили оставить машину на длительное время на стоянке, то просто выкл. кнопкой подачу тока на магнитолу.

Второй вариант, когда вместо обычной кнопки используется кнопка аварийки. Вторую кнопку аварийки Вы будете использовать именно для того, чтобы переключать режим питания магнитолы:

  1. Кнопка нажата — питание на магнитолу через постоянный плюс
  2. Кнопка не нажата — питание на магнитолу через плюс от зажигания

Пример подключения автомагнитолы:

  • Провод подсветки магнитолы к проводу подсветки прикуривателя.
  • Плюс после зажигания  с колодки часов (оранжевый провод)
  • Постоянный плюс с АКБ или прикуривателя.
  • Массу «-» с прикуривателя

Третий вариант: можно смонтировать простую схему которая будет подавать плюс и отключать его автоматически от сигнализации.Если в автомобиле есть двухпроводной соленоид с срабатыванием на закрывание и открывание путем изменения полярности для каждой из этих операций, то работать он должен так:

При открытии дверей положительный импульс с соленоида подается на реле Р1, при этом реле сработает и фактически перейдет в режим самоподхватывания, обеспечивая питание от аккумулятора через выводы своих контактов и реле Р2 и подключая магнитолу к питанию.

Источник: http://PortalVAZ.ru/pravilnoe-podklyuchenie-magnitoly/

Как подключить магнитолу в автомобиль

Современные хиты, классическая музыка и тяжелый рок, металл и простая знакомая всем «попса», шансон и народные песни. Это не просто перечень наиболее популярных современных музыкальных течений. Большинство из этих произведений можно услышать из окон миллионов автомобилей на запруженных улицах мегаполисов, уютных улочках провинциальных городков и далеких сельских дорогах.

Для того чтобы испытывать это удобство и получать массу наслаждения нужно совершенно немного. Просто купить и поставить в автомобиль магнитолу. Впервые приобретая машину, автолюбители удивляются, что многие марки продаются без определенных аксессуаров.

Наиболее часто отсутствует магнитола, которую нужно приобретать отдельно, на собственное усмотрение. В наше время различные производители предлагают огромный ассортимент аналогичной аудио продукции.

Отдельные модели магнитол различаются как по техническим показателям, так и в области ценовых категорий.

Чтобы выбрать магнитолу, лучше всего проконсультироваться со знающими людьми. Это могут быть консультанты в автосалоне или специализированном магазине аудиотехники.

Сегодня есть возможность получить совет и приобрести понравившийся экземпляр в интернет-магазинах. Интересное и очень полезное видео, для тех ,кто не знает, как подключить магнитолу в автомобиль.

При этом возникает проблема иного порядка. Как подключить приобретенную обновку? Конечно, можно обратиться в тот же автосалон, где вы купили машину или найти специалиста в ремонтных мастерских.

Ни для кого не секрет, что после такой серьезной инвестиции средств, как автомобиль, далеко не всегда есть лишние финансы. Поэтому в данной ситуации навыки по установке магнитолы самостоятельно будут очень даже кстати.

Для этого понадобится совершенно немного, а именно:

  • Набор специальных инструментов, которые есть практически в каждом доме.
  • Несколько часов свободного времени.
  • Тщательное изучение предлагаемых инструкций и желание им следовать.

Чтобы начинать монтаж и установку, нужно определить, присутствует ли специальная ниша для музыкального оборудования. Выбираем оборудование для прослушивания музыки. Наиболее широко рекомендуемые магнитолы предлагаются на рынке наиболее популярными компаниями. Это Pioneer; Alpine; Kenwood; JVC; Blaupunkt; Nakamichi.

Образцы этих производителей являются представителями аудиосистем достаточно дорогой ценовой категории. При этом относительная дороговизна компенсирована высокими показателями звука и эксплуатационной надежности.

Бюджетную линейку представляют Sony, Prology и Mystery. Правильно установить позволит проверка комплектности. Есть ли все разъемы для акустики, подсоединение питания и салазки для прикрепления магнитолы в автомобиле.

Пример схемы подключения магнитолы для ВАЗ 2107

Найдя все провода и клеммы согласно международной системе маркировок, остается точно, тщательно их присоединить.

Варианты подключения

Существуют два популярные у всех основные варианты монтажа магнитол от любого производителя. Учитывая тот момент, что начиная от самой дорогой категории до всех без исключения бюджетных предложений, все модели имеют принципиально аналогичное строение, особенности подключения практически аналогичные.

В идеале, когда все показатели соответствуют, стоит только внимательно прочесть инструкцию и электротехническую схему. Нужно определить соответствие проводки и громкоговорителей, расчетной мощности.

Если обнаруживаются определенные несоответствия, а это чаще всего несоответствие разъёма разводки машины и гнезда монтируемой магнитолы. Здесь необходимо прибегнуть ко второму варианту подсоединения.

Им является укомплектованный унифицированный переходник, известный под названием ISO стандарта.
Если все же этот уникальный инструмент отсутствует, эту проблему также можно решить несколькими способами:

  1. Наиболее проверенный и надежный. Купить переходник ISO стандарт в ближайшем специализированном магазине.
  2. Способ менее желательный, но популярный в среде профессионалов, автолюбителей и даже в технических центрах. Его называю прямым, то есть соединение зачищенных краев соответствующих проводов путем скрутки. Укрепление производится запаиванием или изоляцией кембриками. Проверить соединение можно прозвонкой проводов.
  3. В этом случае требуется полная замена комплекта проводов. Большинству нужен демонтаж, подключение с нулевого цикла. Длину соединений рассчитывают в индивидуальном порядке. Здесь требуется медный многожильный кабель с силиконовой изоляцией.
Читайте также:  Тойота королла мелкие недостатки

Монтаж

Перед началом монтажа нужно знать, что все современные магнитолы различаются на 1 DIN и 2 DIN.

Европейским производителям присущ выпуск машин с нишей для одноблочной автомагнитолы. Автомобильная промышленность в Корее, Америке и Японии предлагает модели с нишами на два блока. В данном видео, вам покажут, как подключить магнитолу Pioneer для автомобиля ВАЗ.

Магнитолы отличаются большим спектром функций мультимедиа. Собственно процедура монтажа происходит в несколько этапов. Прежде всего, следует обратить внимание на соответствие полюсных клемм аккумулятора, магнитолы, динамиков.

Провода для подключений плюса должны быть многожильными, медными, сечение от 4 мм²., здесь устанавливаются предохранители. Нужно следить, чтобы не было перекручивания, длина была идеально просчитанной.

После этого пришло время провести уточнение схемы монтажа магнитолы и максимально точно подключить динамики в соответствии фазам. Обычно производитель маркирует клеммы.

В большинстве случаев широкая — плюсовая, а узкая клемма минусовая. Разъемы А и Б, обеспечивающие питание колонок обычно не отличаются между собой. «А» на рестайлах пины 4 — 5 подключаются к блоку навигатора для вывода звуков.

Следующим этапом является подбор проводки. Акустика магнитолы маркируется особым образом. Положительный контакт провод без черной полосы. Отрицательный несет маркировку черного цвета. Рекомендуют заземлять динамики в соответствии с инструкцией.

Следует обращать особое внимание изоляции проводов. Предпочтительно выбирать силиконовую. Также очень важно подбирать сечение, соответствующее мощности.

Прокладка в салоне требует отличной изоляции, чтобы избежать перетирания или разрыва. Прокладка в двери должна соответствовать правилам электрической безопасности. Динамики располагаются на задней полке. Не следует закрывать их, чтобы не искажался звук.

Несколько советов

Все просто и не представляет трудностей. Однако следует учитывать, что эта система связана с электрическим током.

Малейшее замыкание или искра может привести к быстрому возгоранию. Современные автомобили выполнены из синтетических материалов. Они присутствуют как в отделке салона, так и в несущих конструкциях.

Пожар может появиться быстро, что очень опасно не только порчей транспортного средства, это угроза для жизни пассажиров машины.

Именно поэтому все же будет надежнее обратиться в профессиональный установочный сервисный центр.

Сотрудники смонтируют, установят, подключат магнитолу, усилители, сабвуфер. Благодаря профессиональному подходу, вы получаете высокое качество, гарантию на работу и демократичные цены. Это несколько важнейших факторов, решающие выбор в сторону услуг профессиональных салонов и ателье.

Так же советуем посмотреть

Источник: http://natapku.ru/sovety/kak-podklyuchit-magnitoly-v-mashine.html

Как правильно подключить магнитолу своими руками

Вопрос установки новой автомобильной магнитолы возникает у широкого круга автолюбителей.

Кто-то из автомобилистов стремится следовать моде и новым аудио стандартам, кто-то хочет увеличить мощность, а также добавить басов в звучании аудиосистемы, а кто-то просто-напросто меняет автомобильный проигрыватель только в случае его поломки.

Так или иначе, каждому автомобилисту будет полезно знать и уметь применять на практике способы подключения автомагнитол любого стандарта и фирмы.

Как подключить новую автомагнитолу по стандарту маркировки ISO без скруток

В первую очередь необходимо чётко определиться, какая именно магнитола будет устанавливаться.

От марки и модели конкретного устройства будет зависеть форма и распиновка порта магнитолы, к которому подключается специальный ISO штекер или ISO переходник, объединяющий задние и передние колонки, антенну, замок зажигания, аккумулятор, предохранитель и магнитолу в единую слаженную систему. Если штатный штекер вашего авто не подходит к разъёму магнитолы, то лучшее решение сложившийся проблемы несовместимости будет заключаться в покупке специального устройства – ISO адаптера или переходника, основной целью работы которого является безопасное соединение проводов аудиосистемы автомобиля без привлечения скруток. По сути, стандартная схема подключения автомобильной магнитолы среднего класса выглядит следующим образом.

Стандартная схема подключения автомагнитолы

Описание работы коммутации магнитолы

Суть работы коммутации питания магнитолы очень проста: от минусовой клеммы аккумуляторной батареи чёрный кабель напрямую подключён к магнитоле (это масса), а плюсовой кабель от аккумулятора сначала идёт через предохранитель, а далее ток идёт на разветвление — питание +12 Вольт, которое постоянно подключено, а также на ключ зажигания, через который ток попадает на управляющую клемму AAC, выполненную, как правило, в виде красного провода. Замыкание красного и жёлтого проводов вызывает включение магнитолы. Некоторые автомобилисты преднамеренно скручивают красный и жёлтый провода, чтобы магнитола была включена даже в те моменты времени, когда ключ в замке зажигания находится в полностью выключенном положении. Несмотря на все очевидные достоинства этой народной хитрости, существует реальная опасность полностью разрядить аккумулятор.

Как подключить автомобильную магнитолу, если нет ISO переходника

По сути, нерешаемый задач не существует в принципе, а с автомобильной акустикой – тем более. Главное – разыскать в интернете распиновку всех штырьковых контактов разъёма вашей магнитолы.

Как правило, все известные фирмы выкладывают в свободном доступе сервисные мануалы, инструкции, а также дата шиты к микросхемам. Как правило, после 10–15-минутного поиска в интернете у вас появится точная картинка распиновки всех штырьков по стандарту ISO.

Условные обозначения для передних колонок: «FL+» и «FL-» является динамиком, расположенным слева от водительского кресла, «FR+» и «FR-» – это, естественно, правый динамик. Условные обозначения для задних колонок: «RL» – задний левый, а задний правый динамик обозначается как «RR».

Подключение динамиков должно происходить в строгом соответствии с фазой, то есть в соответствии со значками «+» и «-». Если по какой-то причине вы не знаете, где «+» и «-» всех ваших динамиков, либо надпись стёрта на одном динамике, то проверить её не составит труда с помощью простой батарейки на 1.

5В и пары проводов: соединяем батарейку к динамику и наблюдаем, куда двинется диффузор в момент подачи питания от батарейки. Промаркируйте пары контактов ваших колонок так, чтобы при подаче питания от батарейки 1.5 Вольт они бы однотипно выпячивались.

Как правильно подключить питание от аккумулятора

Главное – найти 3 контакта: GND, +12 и ACC. По сути, GND (масса) – минусовой провод от аккумулятора. Его можно соединить напрямую к аккумулятору без привлечения каких-либо выключателей и предохранителей. Линия +12 вольт уже требует защиты с помощью проволочного предохранителя.

Также можно встретить другие обозначения линии +12: B+, BU, Batt. Линия ACC должна подключаться к плюсовой клемме аккумулятора и исключительно через контакты замка зажигания.

Соединение линий +12 и AAC накоротко нежелательно, так как возникает опасность сильного разряда и износа аккумулятора.

Как подключить магнитолу, если неизвестна ни марка, ни разъем, ни распиновка

Самый сложный случай подключения магнитолы – это соединение старой магнитолы с другого автомобиля методом скруток проводов. Особенно процесс усложняется, если нет точной уверенности в расположении штырьков, которые отвечают за питание и колонки.

Чтобы разобраться в подключении китайской NONAME магнитолы, необходимо чуть-чуть разбираться в ремонте сложной электронной аппаратуры, а также иметь простое измерительное оборудования и радиодетали. По сути, потребуется очень скромный набор: китайский мультиметр с функцией прозвонки, резистор 500 Ом, измерительные щупы, набор отвёрток.

Первым делом необходимо осмотреть «мама»-разъем на магнитоле. Конструктивно штырьки, отвечающие за питание, должны быть значительно крупнее всех остальных. Линия массы (GND) определяется за пару секунд методом прозвонки на корпус. Второй толстый штырёк, как правило, является контактом +12. Для пуска магнитолы остаётся найти штырёк AAC.

Проделайте следующие манипуляции: при включённом питании 12 Вольт на электродах GND и +12В, поочерёдно подавайте +12 Вольт через 500 Ом резистор на все оставшиеся штырьки по очереди. На определённом штырьке магнитола «оживёт». Это и будет контактом AAC. Далее, остаётся разузнать расположение выводов на динамики.

По типовой схеме включения усилителя мощности звуковой частоты (УМЗЧ), выполненной на микросхеме семейства TDA или на её аналогах, можно точно определить ножки выходов усилителя. Это и будут наши аудиоканалы.

Источник: http://muzhik-v-dome.ru/avto-i-moto/kak-podklyuchit-avtomagnitolu-svoimi-rukami/

Ссылка на основную публикацию
Adblock
detector
